防雷工作中的電磁波過程 -變壓器線圈中的振蕩過程-點擊查看【易造防雷】

當侵入波所引起的振蕩逐漸衰減后，在變壓器中將有一個穩態的電壓分布。這時電容的影響為零，而主要由電感（及電阻）來決定電壓分布。由于電感（及電阻）是均勻地串聯分布，所以穩態電壓分布必定是均勻的。

防雷工作中的電磁波過程 -變壓器線圈中的振蕩過程-分布圖

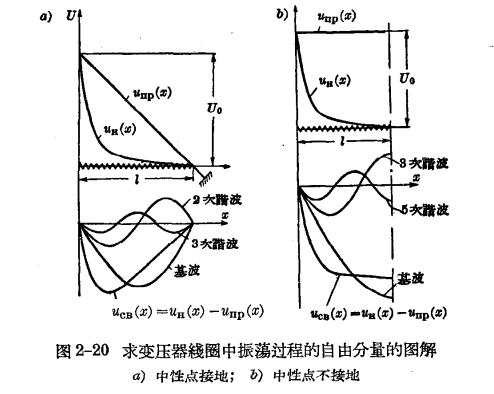

如果變壓器中性點是接地的，則穩態電壓呢U_np均勻地從入口端的u₀（t）到中性點的零值如圖2—20a所示。如果變壓器中性點是不接地的（不論系統是否接地），則穩態電壓U_np即是一個平行于橫坐標的直線如圖2—20b所示。在變壓器線圈的振蕩過程中，線圈各部分電壓就以穩態電壓為軸心而上下變化。

知道了電壓的初始分布及穩態分布，就可以計算振蕩過程中的自由分量u_CB如下

自由分量就是圖2—20a及b中直線u_nP(x)與曲線u_H(x)之差，為了分析方便，在圖2—20a及b的下部將u_CB專門畫出，并且再將它分成不同的空間諧波?？梢钥吹贸?，當中性點接地時，空間諧波為整數半波組成；而當中性點不接地時，空間諧波為奇數1/4波所組成。

防雷工作中的電磁波過程 -變壓器線圈中的振蕩過程-波形

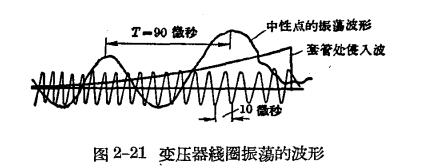

圖2—21是一個110kV變壓器沖擊試驗中攝下的示波圖。圖中以T=90微秒振蕩的曲線是該變壓器中性點（未接地）的電壓，同一圖上也迭上侵入波（1.5×40）的電壓。此圖從試驗角度說明：

（1）在中性點不接地變壓器上振蕩是以侵入波為軸而上下變化的；

（2）基波以外的高次諧波可以忽略不計；

（3）基波本身也有明顯的衰減現象。

-End-
