低壓配電系統有三種接地形式，即IT系統、TT系統、TN（包括TN-C、TN-S、TN-C-S）系統。不同的接地形式，浪涌保護器怎么選型呢？下面小編根據GB50057-2010建筑物防雷設計規范的要求，整理了具體的選型方案，希望能幫助到大家。

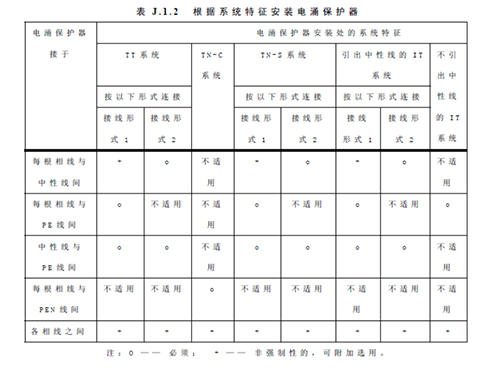

GB50057J.1.2:浪涌保護器接線形式應符合表J.1.2的規定：

接線形式1表示SPD安裝在RCD的負荷側，接線形式2代表SPD安裝在RCD的電源側。

TT系統的浪涌保護器怎么選型？

浪涌保護器怎么選型，TT系統就是電源中性點直接接地、用電設備外露可導電部分也直接接地的系統。（第1個符號T 表示電力系統中性點直接接地；第二個符號T 表示負載設備外露不與帶電體相接的金屬導電部分與大地直接聯接，而與系統如何接地?zé)o關）。如下圖：

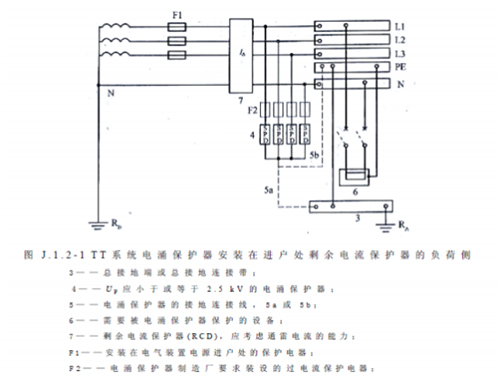

浪涌保護器怎么選型，圖J.1.2-1在TT系統中， SPD裝設在RCD的負荷側，中性線自變電所引出后不再做重復接地，對大地是絕緣的，那么中性線和相線一樣可以將線路感應產生的雷電脈沖過電壓傳導到所供電的電氣裝置中去，因此配電箱進線處需裝設4個SPD（即三個相線、N線與PE線之間裝設4個SPD）。

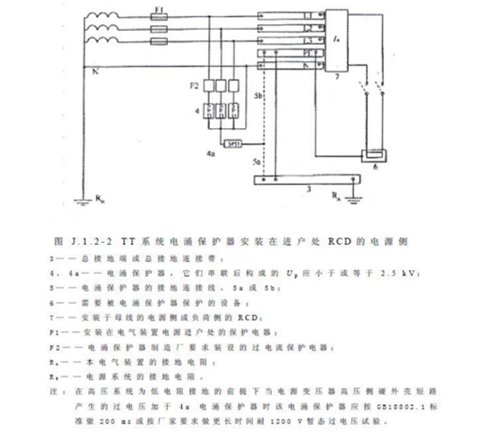

浪涌保護器怎么選型，圖J.1.2-2  在TT系統中，SPD裝設在RCD的電源側，在配電箱處的SPD采用3P+N的連接方式（即3個相線SPD先接于N線上，再經一放電間隙接于PE線上）。這種方式在相線與PE線之間有了一個放電間隙的隔離，使得在SPD失效時，不會導致SPD短路的危險。

IT系統的浪涌保護器怎么選型？

浪涌保護器怎么選型，IT系統就是電源中性點不接地、用電設備外露可導電部分直接接地的系統。（I 表示電源側沒有工作接地，或經過高阻抗接地。T 表示負載側電氣設備進行接地保護），如下圖：

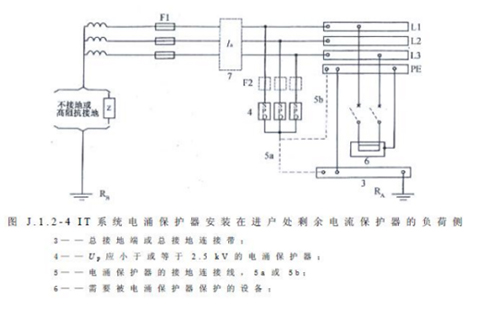

浪涌保護器怎么選型，圖J.1.2-4中沒有配出中性線，SPD采用3P形式；當IT系統引出中性線SPD安裝在RCD的負荷側時，SPD使用4P形式；SPD安裝在RCD的電源側時，相線和PE線中不能直接連接，SPD采用3P+N形式。

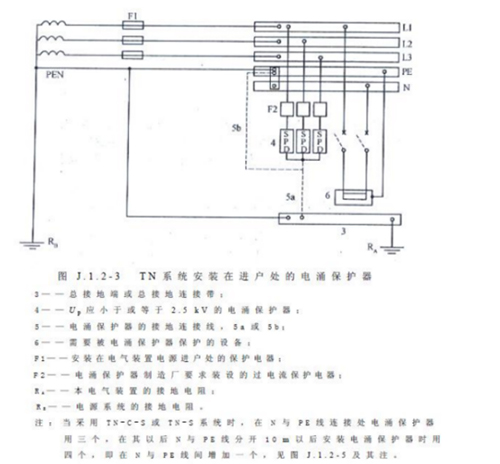

浪涌保護器怎么選型，圖J.1.2-3  TN-C是三相四線系統，屬保護接零。在電氣裝置電源進戶前N線和PE線合并為一條線（PEN線）兼有中性線和保護線的功能，此時電路系統中為相線和PEN線單獨連接，SPD為3P接線形式。

浪涌保護器怎么選型，TN-S是三相五線系統，SPD安裝在RCD的負荷側時，N線與PE分開，SPD采用4P形式，SPD安裝在RCD的電源側時，相線和PE線中不能直接連接，SPD采用3P+N模式（3個相線SPD接與N線，在經放電間隙接與PEN線）。因?yàn)镹-PE之間處于隔離斷開狀態，SPD失效時不會造成對地電壓升高，避免造成雷擊事故，實現全模保護。

TN-C-S系統由兩個接地系統組成，前部分為TN-C系統，后部分為TN-S系統。

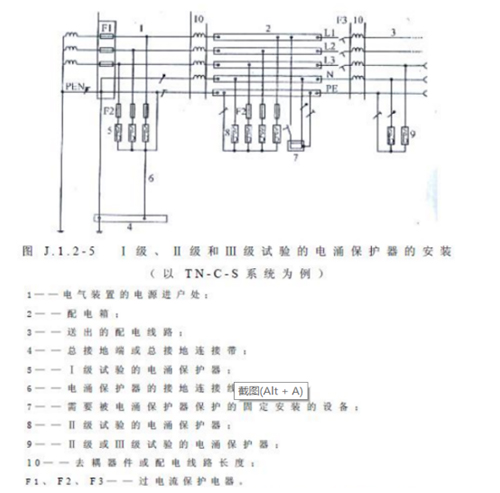

在電氣裝置電源進戶處裝設3個T1級SPD，N線不需裝設，因?yàn)樵陔娫催M(jìn)戶前N線與PE線合二為一（PEN線）。PEN線在電氣裝置電源進戶處做重復接地，N線和PE線在電氣裝置電源進戶處才開始分開，因此電氣裝置電源進戶處的N線上不需要再裝設SPD。

浪涌保護器怎么選型，對于配電箱，需裝設4個T2級SPD，因?yàn)镹線和PE線在電氣裝置的電源進戶處已經分開了，N線就有可能和相線一樣將線路感應產生的雷電脈沖過電壓傳導到配電箱所供電的電氣設備中去，因此配電箱處的N線上需要裝設SPD。

在送出的配電線路處裝設T2或T3級SPD，L線與N線連接實現差模保護。

需要特別說明的是，在以上圖例中，使用4P浪涌保護器的位置，同樣可以使用3PN，但是使用3PN浪涌保護器的位置，不能使用4P來代替。

浪涌保護器怎么選型，杭州易造科技專注防雷十余年，可以為客戶提供一對一浪涌保護器選型服務和圖紙深化服務，您有選型方面的疑問，歡迎致電133-7230-9119。
