35kv及以上變電所內3～10kv配電裝置的防雷保護，由于PT使用壽命不長，運行維護復雜，常易發生事故，因此3～10kv配電裝置多采用FZ或FS型避雷器保護。避雷器通常裝在母線上和進線上。在大容量變電所內，電力變壓器與3～10kv配電裝置間用電纜段或母線橋連接，如果距離較遠，需在變壓器端子上安裝輔助的避雷器。對于具有電纜進線段的架空線路，閥型避雷器裝設在架空線路終端的電纜接頭處，其接地應與電纜金屬外皮及變電所的接地網相連接。對于沒有電纜段的架空線路的進線，閥型避雷器裝設在線路隔離開關前。3～10kv配電裝置的典型保護結線，如圖4—42所示。

由于進線電纜段的波阻抗比架空線路約小10～50倍，從線路侵入的波將在電纜接頭處發生折射，折射系數不過0.04～0.2左右。這樣可能滲入較大幅值的雷電波（在電纜頭避雷器不動作的情況下），并使母線上避雷器流過的沖擊電流增大。因此在木桿線路上距電纜頭200m處，適于裝設一組管型避雷器PT1：。如果系統短路電流超過了管型避雷器遮斷電流的上限時，可采用沖擊放電電壓為200～300kv的保護間隙來代替管型避雷器。研究指出，假使電纜頭上裝設PT，刻在侵入波向電纜充電后PT動作時，可能引起L—C雙鏈回路的共振現象。此時變電所內的陰型避雷器不一定動作，但某些結點上特別是變壓器上將遭受危險的過電壓。所以在線路終端的電纜頭處，應裝設閥型避雷器。當該閥型避雷器動作時，由于閥片電阻的阻尼作用，不致產生危險的共振。此外如在進線段還裝有PT1或ⅠⅠ3,則在它傭動作時，由于電攬頭至PTI架空線段的波阻抗較大，亦不致產生高幅度的共振現象。

雙側電源的配電線路可能經常在一端變電所開路運行，為了保護具有較長電攬段進線的開路運行的線路閘刀、開關及電纜終端頭等，適于在電纜段的格端頭處裝設閥型避雷器。對于具有電纜段出線和限流電抗器的線路，也要求在電抗器與電纜段之間裝設閥型避雷器。

-End-

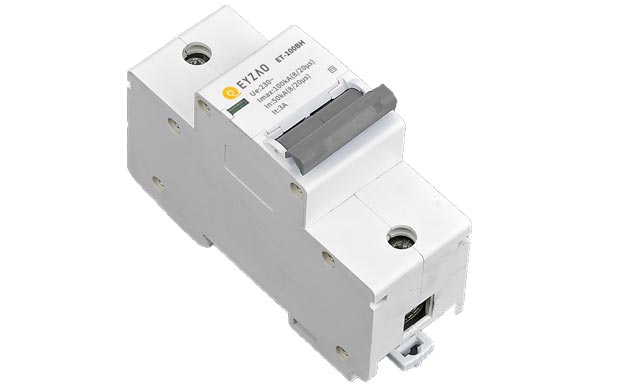

易造科技是浙江省科技型企業，專注防雷產品的研發、生產、銷售,提供浪涌保護器、風電電涌保護器、直流電涌保護器、后備保護器、信號防雷器、??電場儀、雷電預警系統、智能防雷系統、防雷器等防雷產品，擁有自動化生產設備和全功能檢測實驗室，日產30000P防雷模塊。產品通過了TUV、CE、CQC等認證，為提供客戶"零"維護產品。
