電氣防雷接地工程工藝做法圖集如下：

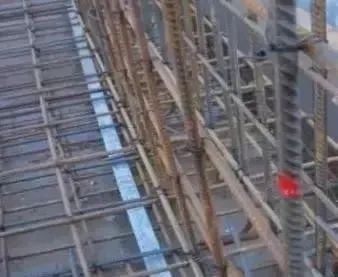

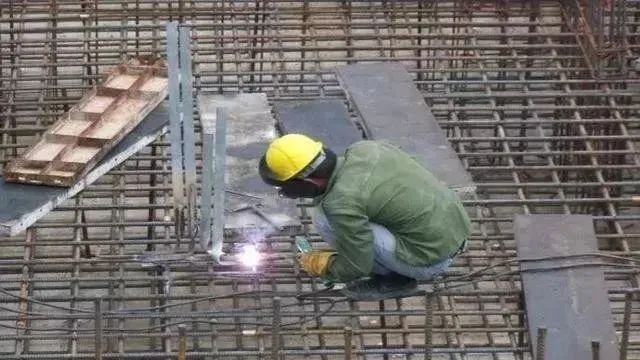

1. 基礎底板防雷接地做法

①自然接地體利用結構基礎底板縱橫主筋的上下兩層中，不小于φ16 兩根主筋通常焊成的基礎接地網。

②采用不小于φ12 鍍鋅圓鋼或不小于C14螺紋鋼轉角處焊接為一體。

③鋼筋搭接焊接長度不小于圓鋼直徑的 6 倍，且雙面施焊。

④焊接部位達不到雙面焊要求時，單面焊接長度不小于圓鋼直徑的 12 倍。

2.基礎底板防雷接地做法

①基礎底板主筋小于 C16 時，采用 L40*4 鍍鋅扁鋼，焊成基礎接地網。

②扁鋼搭接焊長度不小于扁鋼寬度的 2 倍，且三面施焊。

③采用 40*4 鍍鋅扁鋼，預留室外人工接地極。

3.總等電位聯結做法

電源重復接地、電氣設備的保護接地，弱電設備的工作接地等采用 L40*4 鍍鋅扁鋼共用統一聯結，作為變配電室內總等電位。

4.局部等電位做法

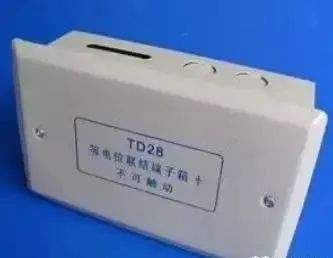

①局部等電位預埋采用專用等電位帶有接線端子排接線盒。

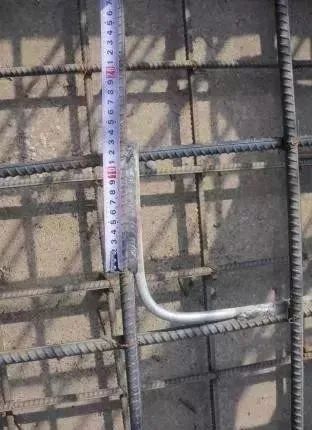

②采用 25*3 鍍鋅扁鋼與結構梁筋焊接，鍍鋅扁鋼進入盒內 2/3 長度。

③等電位端子排與衛生間內最近的插座 PE 線連接。

5.局部等電位做法

等電位預埋嚴格按照 02D501-2 圖集做法施工。

6.局部等電位接地連接

洗臉盆排水管與局部等電位采用雙色軟銅線連接。

7.局部等電位接地連接

①由局部等電位端子排引至廚房、衛生間各金屬管道及其他設備。

②引至各防雷接地點采用雙色軟導線燙錫后，采用接地卡與設備壓接。

8.防雷測試箱預留做法

①防雷測試點由避雷引下線鋼筋引出，采用 40*4 鍍鋅扁鋼與柱筋搭接焊至外墻地面+500mm 處。

②外墻裝修時，距室外地坪以上 0.5米處安裝接地測試箱。

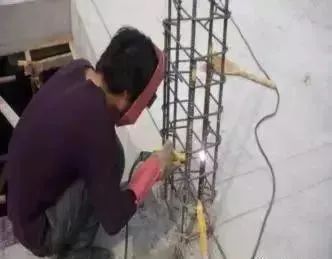

9.避雷引下線做法

①防雷引下線結構柱筋，在每層做出明顯標記。

②防雷引下線利用建筑物內構造柱不小于 C16 兩根或四根不小于 C10 對角主筋作引下線，間距不大于 25m。

③鋼筋搭接焊長度為鋼筋直徑的 6 倍雙面施焊，且清除焊渣。

10.配電箱(柜)安裝接地做法

①配電箱接地采用鍍鋅圓鋼與箱體預留接地扁鋼焊接，順方向焊接，焊接長度不小于圓鋼直徑的 6 倍，焊接處涂刷防銹漆。

②配電柜接地與預留接地鍍鋅扁鋼與基座槽鋼焊接。

11.避雷帶做法

①屋面暗敷設避雷帶采用φ12 鍍鋅圓鋼，與預留引上線圓鋼采用搭接焊，搭接焊長度不小于圓鋼直徑的 6 倍，且雙面施焊。

②焊接處涂刷防銹漆。

①屋面明敷避雷帶采用φ10 鍍鋅圓鋼敷設，與預留引上線圓鋼采用搭接焊，搭接焊長度不小于圓鋼直徑的 6倍。

②避雷帶水平連接時，采用對接焊，下附不小于圓鋼直徑中心對節點，分別 6 倍長圓鋼，且雙面施焊。

③避雷帶高度為 100~120mm 緊固螺絲及墊片齊全。

④焊接處涂刷防銹漆。

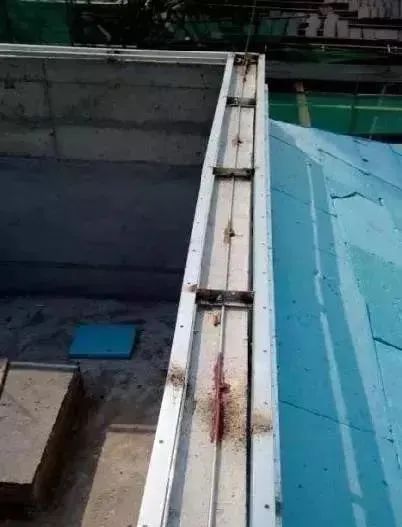

做噴涂外墻面避雷帶，在噴涂前用塑料薄膜做好保護。

①避雷帶調整順直、固定完成后統一涂刷銀粉漆兩道。

②避雷帶固定卡間距為 1000mm，轉角處間距不大于 500mm;各支架間距布置均勻。

①為達到防雷全部覆蓋，避雷帶在陽角部位應做成Ω彎形式。

②變形縫位置做伸縮處理，屋面金屬物必須做接地連接。

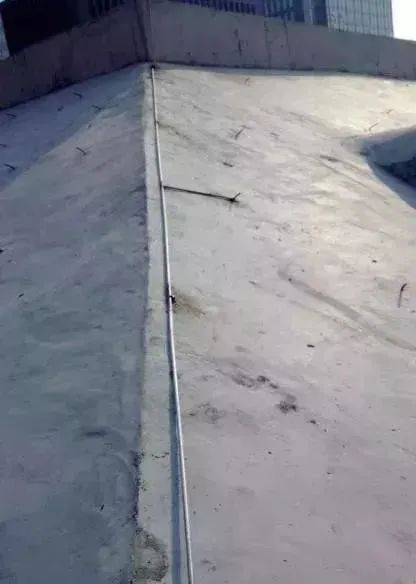

①斜屋面避雷帶安裝。②固定支架鉆孔注意屋面瓦，不得擊碎。

③突出屋面建筑物避雷帶安裝。

斜屋面避雷帶安裝，屋脊瓦處采用扁鋼固定卡，避免鉆孔擊碎屋面瓦。

屋面金屬爬梯處避雷帶安裝，在上人處斷開或直接敷設于結構面上。

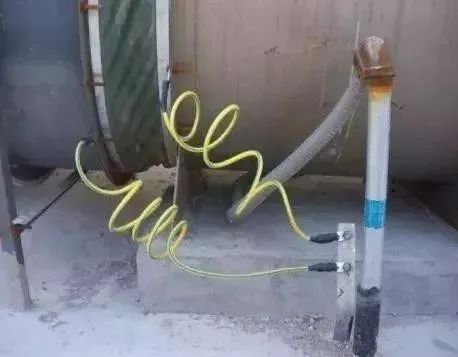

①電氣設備不帶電的金屬外殼與接地裝置(接地極)之間做可靠的電氣連接。

②屋面金屬物做可靠接地連接。

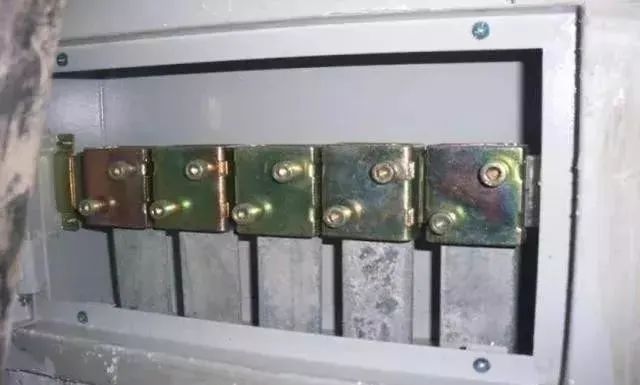

總等電位箱內端子排采用專用端子卡聯結、緊固，箱門安裝緊貼于墻面。

室外防雷測試箱采用專用箱，帶有接地測試標，箱門安裝緊貼于墻面。
